110mm 两相混合式步进电机>>
 |
110mm 两相混合式步进电机
技术参数：
|
项目
|
规格
|
|
步距角
|
1.8°
|
|
步距角精度
|
±5%
|
|
电阻精度
|
±10%
|
|
电感精度
|
±20%
|
|
温升
|
80℃ Max
|
|
环境温度
|
-10℃ - +50℃
|
|
绝缘等级
|
100MΩMin.500vDC
|
|
介电强度
|
500vAC Min
|
|
转轴径向跳动
|
0.06Max（450g负载）
|
|
转轴轴向跳动
|
0.08Max（450g负载）
|
技术规格：
|
型号
|
电流
|
电阻
|
电感
|
保持转矩
|
转动惯量
|
重量
|
机身长
|
|
A
|
Ω
|
mH
|
N-m
|
Kg-cm2
|
Kg
|
mm
|
|
GLD110STH115-4208A
|
4.2
|
0.94
|
7.0
|
8.5
|
6
|
5.8
|
115
|
|
GLD110STH150-4208A
|
4.2
|
2.3
|
18.5
|
14.2
|
11
|
8.4
|
150
|
|
GLD110STH165-5008A
|
5.0
|
1.3
|
14.0
|
17.8
|
13
|
9.5
|
165
|

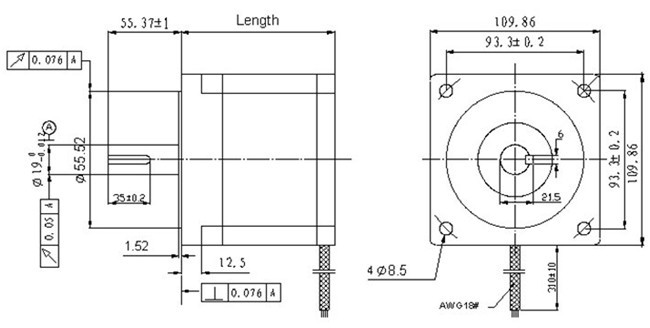

110mm 两相混合式步进电机机械尺寸：

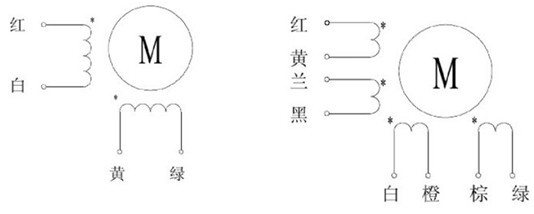

110mm 两相混合式步进电机接线图：
|
|
