42mm 两相混合式步进电机>>

42mm   两相混合式步进电机



技术参数:



项目

规格

步距角

 1.8°

步距角精度

 ±5%

电阻精度

 ±10%

电感精度

 ±20%

温升

 80 Max

环境温度

 -10 - +50

绝缘等级

 100MΩ Min.500V DC

介电强度

 500V AC Min

转轴径向跳动

 0.06Max450g负载)

转轴轴向跳动

 0.08Max450g负载)



技术规格:



型号

电流

电阻

电感

保持转矩

转动惯量

重量

机身长

A

Ω

mH

g-cm

g-cm2

Kg

mm

GLD42STH33-0956A/B

0.95

4.2

2.5

1580

35

0.22

33

GLD42STH33-0406A/B

0.4

24

15

GLD42STH33-0316A/B

0.31

38.5

21

GLD42STH33-1334A/B

1.33

2.1

2.5

2200

GLD42STH40-0404A/B

0.4

30

30

2590

56

0.29

40

GLD42STH40-0854A/B

0.8

7.5

6.7

2590

GLD42STH40-1204A/B

1.2

3.3

3.2

2590

GLD42STH40-1414A/B

1.41

2.4

4.8

4410

GLD42STH40-1684A/B

1.68

1.65

3.2

3600

GLD42STH40-1984A/B

1.98

1.15

2.5

4410

GLD42STH40-2264A/B

2.26

0.95

2.8

4240

  GLD42STH47-1206A/B

1.2

3.3

2.8



3170





68





0.35





47

  GLD42STH47-0806A/B

0.8

7.5

6.3

  GLD42STH47-0406A/B

0.4

30

25

  GLD42STH47-1684A/B

1.68

1.65

2.8

4400

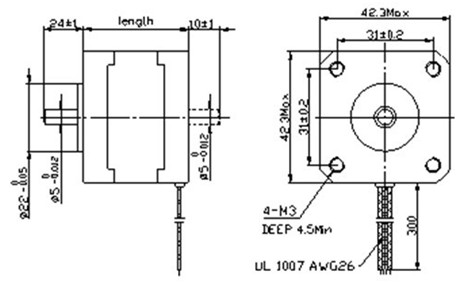

42mm 两相混合式步进电机机械尺寸:

42mm 两相混合式步进电机外形尺寸

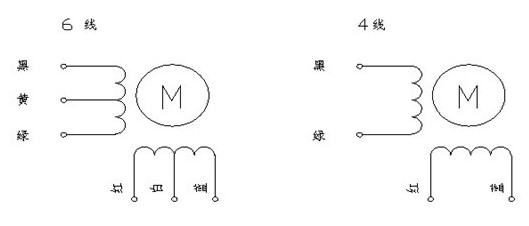

42mm 两相混合式步进电机接线图:

42mm 两相混合式步进电机接线图
