39mm 两相混合式步进电机>>
 |
39mm 两相混合式步进电机
技术参数：
|
项目
|
规格
|
|
步距角
|
1.8°
|
|
步距角精度
|
±5%
|
|
电阻精度
|
±10%
|
|
电感精度
|
±20%
|
|
温升
|
80℃ Max
|
|
环境温度
|
-10℃ - +50℃
|
|
绝缘等级
|
100MΩ Min.500vDC
|
|
介电强度
|
500vAC Min
|
|
转轴径向跳动
|
0.06Max（450g负载）
|
|
转轴轴向跳动
|
0.08Max（450g负载）
|
技术规格：
|
型号
|
电流
|
电阻
|
电感
|
保持转矩
|
转动惯量
|
重量
|
机身长
|
|
A
|
Ω
|
mH
|
g-cm
|
g-cm2
|
Kg
|
mm
|
|
GLD39STH20-0404A/B
|
0.4
|
6.6
|
7.5
|
650
|
11
|
0.12
|
20
|
|
GLD39STH20-0506A/B
|
0.5
|
13
|
7.5
|
800
|
|
GLD39STH34-0654A/B
|
0.65
|
7
|
9.3
|
1800
|
20
|
0.18
|
34
|
|
GLD39STH34-0404A/B
|
0.4
|
30
|
32
|
2100
|
|
GLD39STH34-0604A/B
|
0.6
|
15
|
16
|
2200
|
|
GLD39STH34-0306A/B
|
0.3
|
40
|
21
|
1300
|
|
GLD39STH34-0166A/B
|
0.16
|
75
|
50
|
1100
|
|
GLD39STH38-0504A/B
|
0.5
|
24
|
45
|
2900
|
28
|
0.2
|
38
|
|
GLD39STH38-0806A/B
|
0.8
|
7.5
|
6
|
2000
|
|
GLD39STH44-0304A/B
|
0.3
|
40
|
100
|
2800
|
36
|
0.25
|
44
|

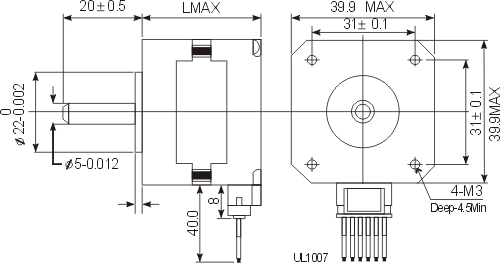

39mm 两相混合式步进电机机械尺寸：

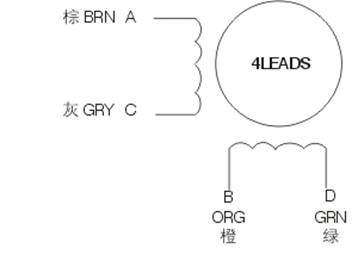

39mm 两相混合式步进电机接线图：
|
|
