36mm 直流无刷电机>>

36 直流无刷电机



GLD36  BLDC SERIES



GLD         36        BL         001



①:嘉蓝德 Garland                    :规格FRAME

③:无刷电机 BRUSHLESS MOTOR          ④:编号 NO.




通用规格 General Specifications


项目Item

规格 Specification

 绕线类型  Winding type

 星型连接  Delta

 霍尔感应角度   Hall effect angle

 120 degree electrical angle

 转轴跳动   Shaft run Out

 0.025mm

 劲向间隙  Radial play

 0.06mm@450g

 轴向间隙  End play

 0.08mm@450g

 最大劲向负载   Max. radial force

 28N @ 20mmfrom the flange

 最大轴向负载   Max. axial force

 10N

 绝缘等级   Insulation class

 Class B

 介电强度   Dielectric strength

 500VDC for oneminute

 绝缘电阻   Insulation resistance

 100MΩ Min.500VDC



电气连接  Electric Connection


Lead No.

Lead Color

Lead Gauge

Funetion

DESCRIPTION

1

Red

UL1007/26AWGU

VCC

SUPPLY VOLTAGE FOR HALL SENSORS

2

Black

GND

GROUND FOR HALL SENSORS

3

Yellow

HALL A



4

Blue

HALL B



5

White

HALL C



6

Orange

UL1007/26AWG

PHSAE U



7

绿 Green

PHASE V



8

Brown

PHASE W





电气性能Electrical  Specification


型 号Model

相数

No.of Phase

额定电压

RatedVoltage

额定转速

Rated Speed

重 量

Mass

机身长

Body length

额定功率Rated Power

额定转矩

Rated Torque





V DC

rpm

Kg

mm

W

g.cm

GLDBS36-001

3

12

4000

0.15

40

5

120

GLDBS36-002

3

24

5000

0.15

40

10

190

GLDBS36-003

3

12

6000

0.18

50

8

120

GLDBS36-004

3

24

6000

0.18

50

15

230

GLDBS36-005

3

12

8000

0.22

60

20

240

GLDBS36-006

3

24

8000

0.22

60

25

300

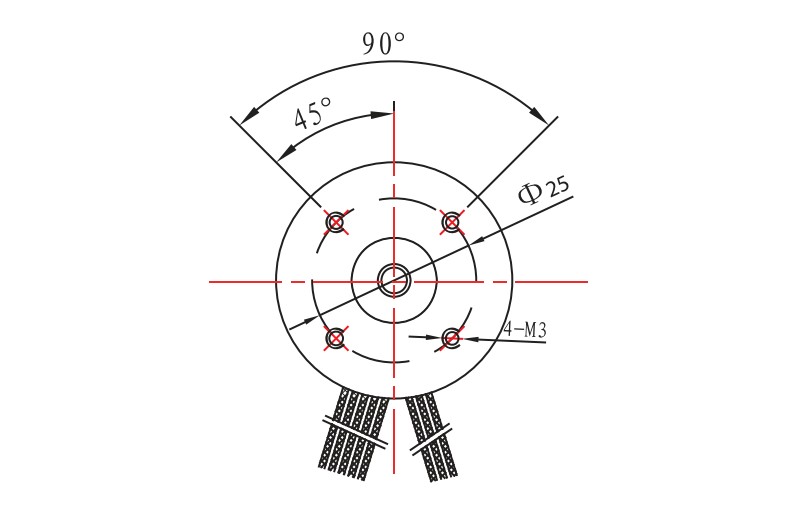

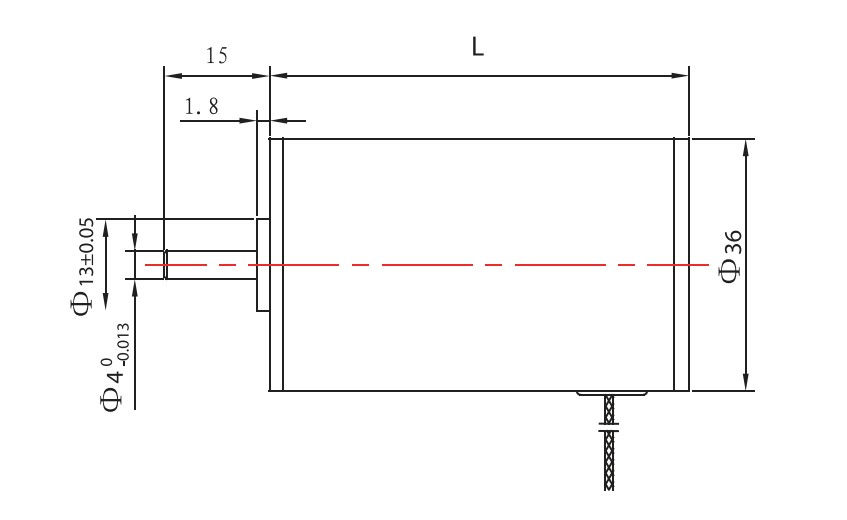

尺寸图:

36mm 直流无刷电机外形尺寸图

36mm 直流无刷电机外形尺寸图
