35mm 两相混合式步进电机>>
 |
35mm 系列两相步进电机
技术参数：
|
项目
|
规格
|
|
步距角
|
1.8°
|
|
步距角精度
|
±5%
|
|
电阻精度
|
±10%
|
|
电感精度
|
±20%
|
|
温升
|
80℃ Max
|
|
环境温度
|
-10℃- +50℃
|
|
绝缘等级
|
100MΩ Min 500vDC
|
|
介电强度
|
500vAC Min
|
|
转轴径向跳动
|
0.06Max(450g负载）
|
|
转轴轴向跳动
|
0.08Max(450g负载）
|
技术规格：
|
型号
|
机身长
|
电流
|
相电阻
|
引线
|
保持转矩
|
转动惯量
|
重量
|
|
mm
|
A
|
Ω
|
|
g-cm
|
g-cm2
|
Kg
|
|
GLD35STH20-0404A/B
|
20
|
0.4
|
25
|
4
|
500
|
8
|
0.1
|
|
GLD35STH26-0804A/B
|
26
|
0.8
|
4.8
|
4
|
800
|
10
|
0.12
|
|
GLD35STH28-0754A/B
|
28
|
0.75
|
4.3
|
4
|
800
|
10
|
0.14
|
|
GLD35STH28-0504A/B
|
28
|
0.5
|
20
|
4
|
1000
|
10
|
0.14
|
|
GLD35STH34-0404A/B
|
34
|
0.4
|
25
|
6
|
1200
|
14
|
0.17
|
|
GLD35STH36-1004A/B
|
36
|
1.0
|
2.7
|
4
|
1400
|
14
|
0.18
|

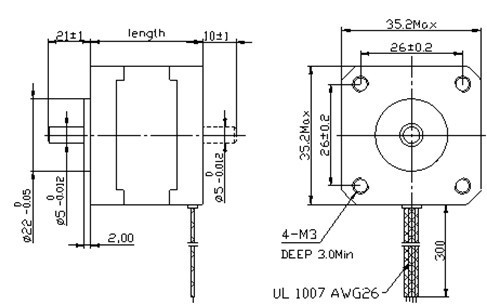

35mm 两相混合式步进电机外形尺寸：

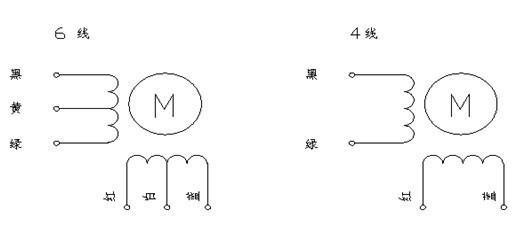

35mm 两相混合式步进电机接线图：
|
|
