电容式传感器控制模块
UIS1200
产品简介:
UIS1200 是一款微型智能电容式传感器的检测控制器。其性价比高,安装非常简便灵活。
UIS1200 能产生激励波形然后将容式传感器(例如液位检测,接近开关)的反馈转化成1 至5 档数字电平输出。
UIS1200 能够检测小于1pf 的电容变化。采用智能自适应控制,能够根据所接入的电容传感器以及当前工况自动调整量程和灵敏度,取得最佳的检测精度。自带的精密电位器能够进一步调整。
UIS1200 采用金属屏蔽罩能够有效防止外界电场干扰以及为内部芯片提供机械上的保护。其与容式传感器的接口形式灵活,既可直接焊接,亦可使用同轴电缆连接器。
产品特性:
● 小体积:17mm*27mm*4mm(无接插件)
● 小体积:17mm*34mm*4mm(有接插件)
● 自动调整量程和精度
● 多档位数字输出
● UART通讯输出
● 最小融值监测小于1pf,适用于微小电容变化场合
性能指标:
供电电压
|
4V - 5.5V
|
输出电平
|
0/3.3V 或者开漏极输出
|
输出档位
|
5档
|
输出方式
|
数字电平或者UART通讯
|
监测精度
|
1pf
|
监测量程
|
自动调整
|
响应频率
|
1K HZ
|
UIS1200电容式传感器控制模块实物图:

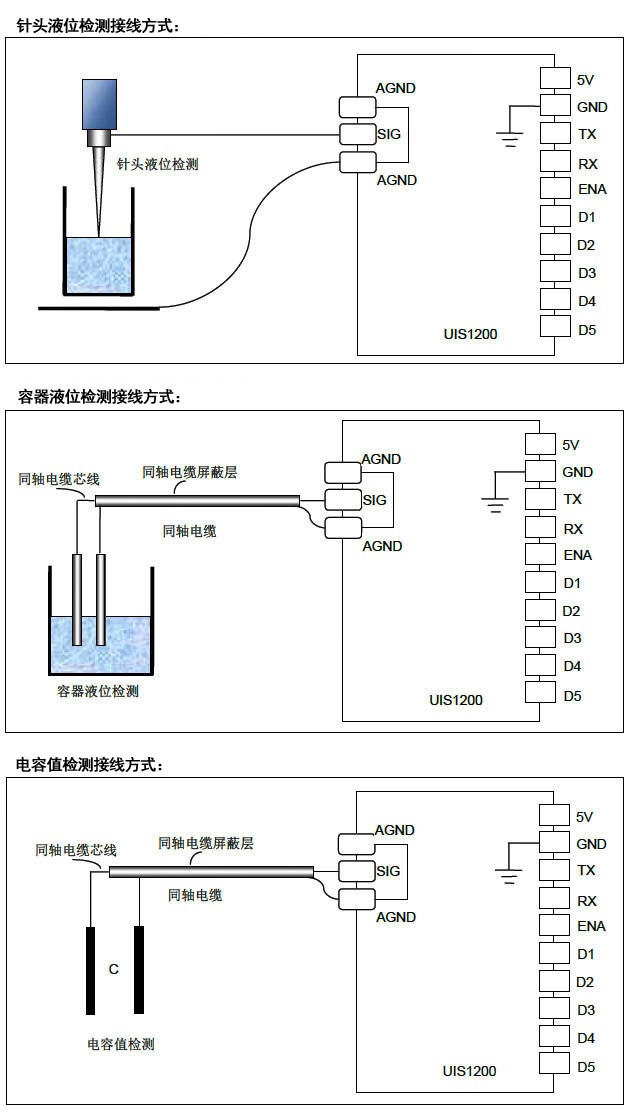

UIS1200电容式传感器控制模块接线图:
|
