电压调速步进电机控制驱动
UIM243xx/UIM243xx
微型一体机步进电机控制驱动器
产品简介：
UIM243xx 是自带脉冲发生器的微型高性能的步进电机驱动器。其最大特点在于体积小，驱动能力强。加上对应的法兰后，能直接固定在 42 / 57 等系列的步进电机上。其本身厚度仅为16.5 mm。 UIM243xx 能提供 0～2A 可调峰值电流。用户通过微调电阻调定速度后，通电即转，无须上位机参与控制。同时其具备高速电流补偿功能，能补偿电机高速转动时反电动势造成的影响。UIM243xx 使用10V～35V 直流供电。
驱动器外壳为全铝合金铸件，坚固耐用，散热性能好。使用方式见“驱动器安装示意图”。

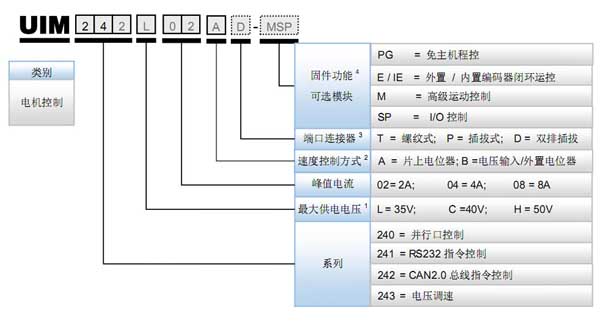

型号命名规则：
微型一体化设计
● 小体积42.3 mm x 42.3 mm x 13.5 mm
● 与电机一体化设计，亦可分立工作
● 精密铸造铝合金机壳，坚固耐用，便于散热
|
电机驱动特性
● 调定速度后,通电即转
● 宽电压输入 10～35VDC
● 电机电流输出 2A 峰值可调相电流
● 微步 16 细分
● H 桥双极恒流
● 在线可控启动/停止、正/反转、脱机/使能
|
工作电气性能（环境温度25℃时）：
|
供电电源电压
|
10 ～ 35VDC
|
|
输出电机电流
|
峰值2A 每相（Max ) （实际电流由可调电阻设定）
|
|
驱动方式
|
恒相流PWM 控制
|
|
励磁方式
|
16 细分
|
|
绝缘电阻
|
在常温常压下>100MΩ
|
|
绝缘强度
|
在常温常压下0.5KV , 1 分钟
|
|
调速范围
|
10pps ~ 48000pps ，即0.2rpm ~ 900rpm （1.8 度两相步进电机）
|
使用环境及参数：
|
冷却方式
|
自然冷却
|
|
使用环境
|
场合
|
尽量避免粉尘、油雾及腐蚀性气体
|
|
温度
|
-20 ℃ ～+ 50 ℃
|
|
湿度
|
<80%RH，无凝露，无结霜
|
|
震动
|
3G Max
|
|
保存温度
|
-50 ℃ ～+ 150 ℃
|
|
外形尺寸
|
42.3mm x 42.3mm x 16.5mm
|
|
重量
|
0.1 kg
|

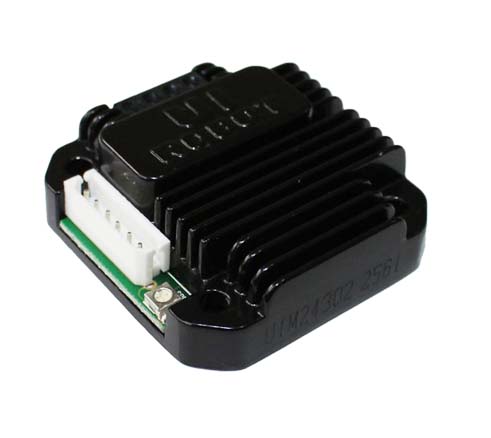

UIM243xx电压调速步进电机控制驱动器实物图：
UIM243xx电压调速步进电机控制驱动器实物图：

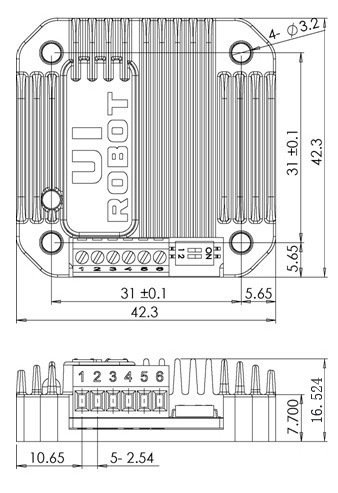

UIM243xx电压调速控制驱动器外形尺寸图：
电压调速控制驱动器 UIM243xx接线图：
UIM243xx电压调速控制驱动器安装示意图：
|
