CAN总线通讯控制驱动器
UIM242L02P/UIM242C04P / UIM242C08P
CAN2.0B/CAN2.0A总线控制
产品简介：
UIM242L02P/UIM242C04P / UIM242C08P 是使用CAN 总线通讯的微型智能步进电机驱动器;加上对应的法兰后，能直接固定在 42 / 57 / 85 / 110 等系列的步进电机上;其本身厚度仅为16.5 mm。CAN 总线通讯具备高速长距离抗干扰等优点，为汽车、制造、交通管理的首选通讯方式;但CAN 协议比较深奥复杂;配备UIM25001 转换控制器后，用户可使用基于RS232 的ASCII 指令转成CAN 协议指令来高速长距离控制UIM242xx 驱动器;一台上位机只需一个转换器，就可同时控制最多100 台UIM242xx 驱动器;指令结构简单，高容错;用户无需关于步进电机的驱动或CAN协议的知识。
型号命名规则：
工作电气性能（环境温度25℃时）：
|
供电电源电压
|
12V ～ 40VDC
|
|
输出电机电流
|
峰值2A/4A/8A 每相 （实际电流由用户指令设定，实时可调）
|
|
驱动方式
|
恒相流PWM 控制
|
|
励磁方式
|
整步、半步、4 细分、8细分、16 细分
|
通讯方式（环境温度25℃时）：
|
通讯协议
|
主动CAN 2.0B
|
|
物理连接
|
二线制，CANH、CANL，最好使用双绞线
|
|
CAN 总线驱动
|
支持1 百万 比特率的运行速率
满足ISO-11898 标准物理层要求
短路保护
高压瞬态保护
自动热关断保护
可连接节点100 个
采用差分总线，具有很强的抗噪特性
|
使用环境及参数：
|
冷却方式
|
自然冷却
|
|
使用环境
|
场合
|
尽量避免粉尘、油雾及腐蚀性气体
|
|
温度
|
-40 ℃ ～+ 85 ℃
|
|
湿度
|
<80%rh，无凝露，无结霜<>
|
|
震动
|
3G Max
|
|
保存温度
|
-20 ℃ ～+ 50 ℃
|
|
外形尺寸
|
42.3mm x 42.3mm x 16.5mm
|
|
重量
|
0.1 kg
|

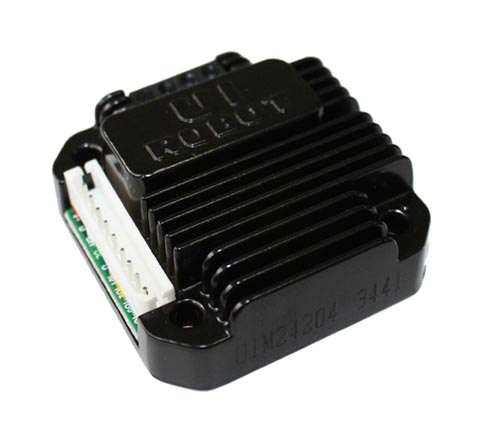

CAN总线控制驱动器实物图：

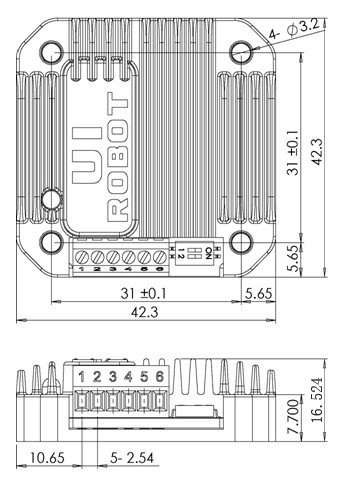

UIM242C0x CAN总线控制驱动器外形尺寸图：

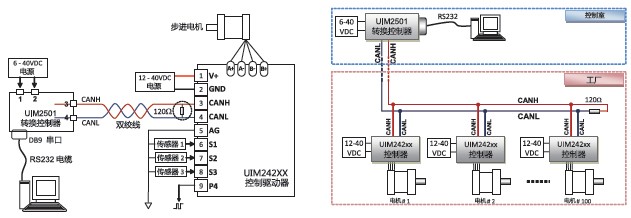

CAN总线控制驱动器接线图：

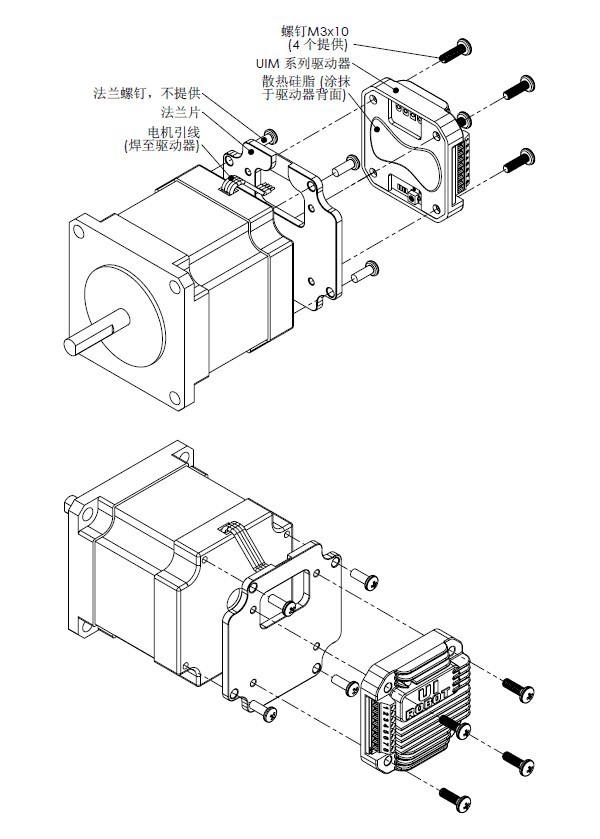

UIM242C0x控制驱动器安装示意图：
|
