20mm 混合式丝杆步进电机>>
 |
|
可选步长：0.003mm，0.006mm，0.01mm，0.02mm，0.04mm
电机规格参数：
|
电机型号
|
电压（V）
|
电流（A）
|
电阻（Ω）
|
电感（mH）
|
引线数量
|
电机长度（mm）
|
|
GLD20STH30-0504(N/E/C)
|
2.5
|
0.5
|
5.0
|
1.2
|
4
|
30
|
|
GLD20STH40-0504(N/E/C)
|
4.4
|
0.5
|
8.8
|
2.7
|
4
|
40
|
N=贯通轴式；E=外部驱动式；C=固定轴式；
可选丝杆和步长：
|
丝杆直径（inch）
|
丝杆直径（mm）
|
导程（inch）
|
导程（mm）
|
步长（mm）
|
导程代码
|
|
0.138
|
3.5052
|
0.024
|
0.6096
|
0.003
|
AA
|
|
0.138
|
3.5052
|
0.048
|
1.2192
|
0.0061
|
B
|
|
0.138
|
3.5052
|
0.079
|
2.0
|
0.01
|
G
|
|
0.138
|
3.5052
|
0.158
|
4.0
|
0.02
|
M
|
|
0.138
|
3.5052
|
0.315
|
8.0
|
0.04
|
T
|

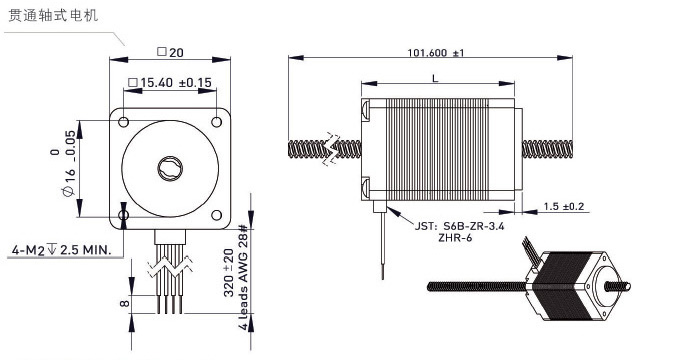

20mm丝杆步进电机外形尺寸图：

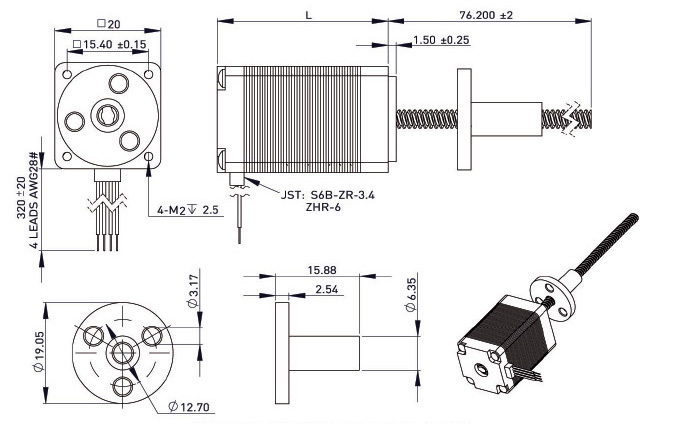

20mm外部驱动式丝杆步进电机：
电机推力曲线 24VDC 恒流驱动

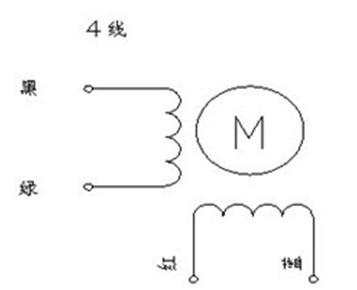

20mm丝杆步进电机接线图：
|
|
