GLD37AC220M 三相步进电机驱动器>>
 |
GLD37AC220M 三相步进电机驱动器
产品简介：
GLD37AC220M 是基于DSP控制的新一代数字式步进电机驱动器。特点：电机运行平稳，几乎没有震动和噪音，定位精度最高可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。
特点：
● 高性能、低价格
● 单电源输入，电压范围：AC110V～220V
● 驱动电流1.2A/相到7.0A/相分16档可调
● 设有16档等角度恒力矩细分，最高分辨率60000步/转,其它细分可定制完成
● 最高反应频率可达200Kpps
● 步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热
● 接口信号光耦隔离
● 内部强电、弱电光耦隔离
● 信号电平：5V～24V兼容
● 工作温度：-30℃～85℃
● 适配电机：三相 57、86、110、130、150系列高压电机
● 带电机电感量调节功能，适配电机发挥最大效能
● 相位记忆功能（注：输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位）。

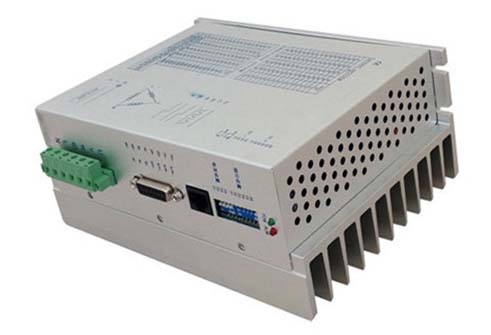

GLD37AC220M 三相驱动器实物图：

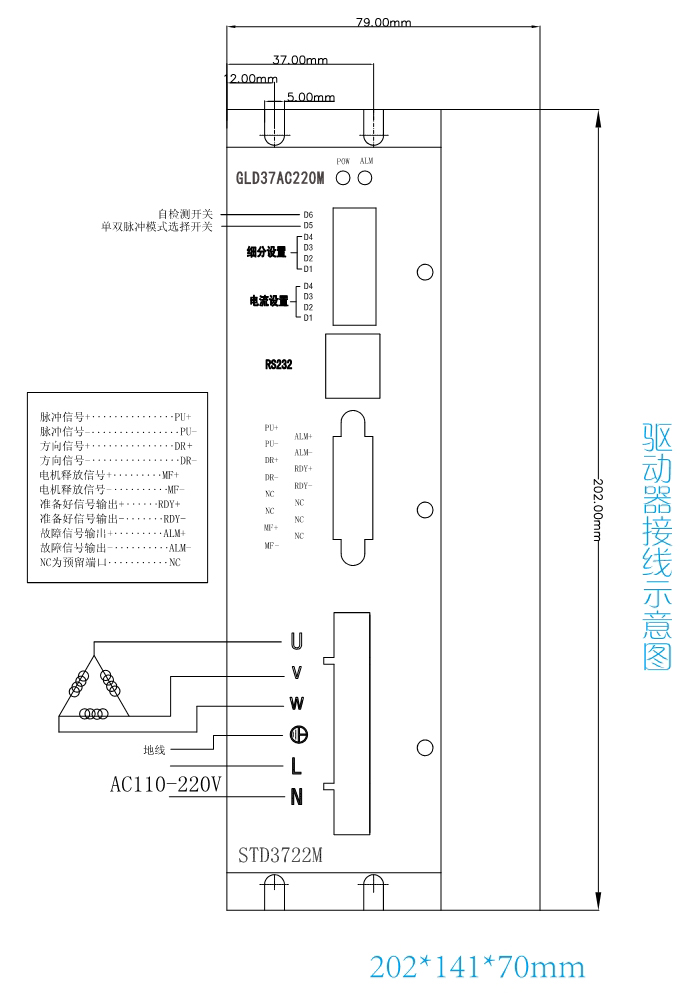

GLD37AC220M 三相驱动器尺寸图：

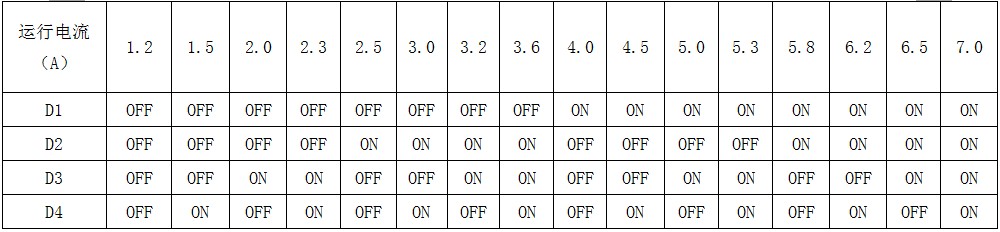

电流设定：
驱动器工作电流由DIP-1端子设定，运行电流为正常工作输出电流设置开关（详见下表）
细分设定：
驱动器细分由DIP-2端子设定，共16档，由6位拨码开关的前四位分别设定（后两位为功能设定）。附表如：细分数(脉冲/转)
1、输入电压为交流220V，超过交流265V或者电压不稳场合请配合隔离变压器使用；
2、输入脉冲信号下降沿有效，需要上升沿有效时请提前周知，我司可配合修改；
3、驱动器温度超过75度时驱动器停止工作，故障指示灯ALM亮，直到驱动器温度降到50度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器；
4、过流（负载短路）故障指示灯ALM亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；
5、无电机故障指示灯ALM亮，请检查电机接线，排除后需要重新上电恢复。
|
|
