86mm 混合式丝杆步进电机>>
 |
86mm 混合式丝杆步进电机
可选步长：0.00508mm - 0.127mm 最大推力可达800N
电机规格参数：
|
电机型号
|
电压（V）
|
电流（A）
|
电阻（Ω）
|
电感（mH）
|
引线数量
|
电机长度（mm）
|
|
GLD86STH80-1304(N/E/C)
|
12.0
|
1.3
|
9.2
|
71.0
|
4
|
80
|
|
GLD86STH80-3004(N/E/C)
|
5.1
|
3.0
|
1.7
|
15.0
|
4
|
80
|
|
GLD86STH80-5504(N/E/C)
|
2.85
|
5.5
|
0.52
|
4.5
|
4
|
80
|
可选丝杆与步长：
|
丝杆直径（inch）
|
丝杆直径（mm）
|
导程（inch）
|
导程（mm）
|
步长@1.8°（mm）
|
导程代码
|
|
0.625
|
15.875
|
0.1
|
2.54
|
0.012
|
K
|
|
0.625
|
15.875
|
0.125
|
3.175
|
0.015
|
L
|
|
0.625
|
15.875
|
0.2
|
5.08
|
0.025
|
R
|
|
0.625
|
15.875
|
0.25
|
6.35
|
0.031
|
S
|
|
0.625
|
15.875
|
0.5
|
12.7
|
0.0635
|
Y
|
|
0.625
|
15.875
|
1.0
|
25.4
|
0.127
|
Z
|

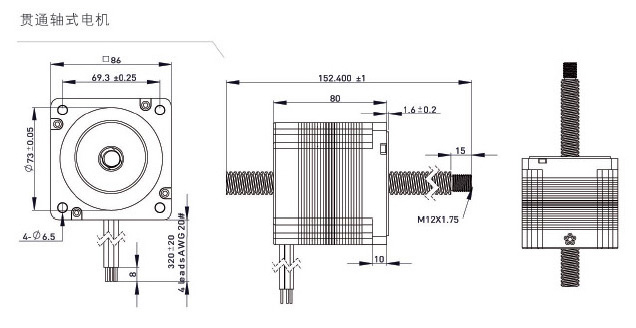

86mm 贯通式丝杆步进电机外形尺寸图：
86mm 外驱式丝杆步进电机外形尺寸图：
|
|
